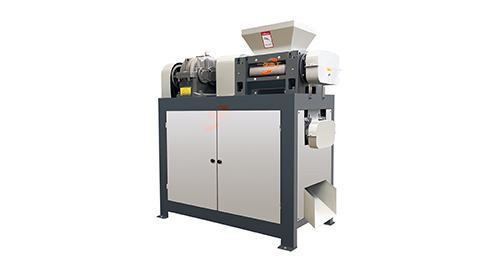

对辊挤压造粒机是一种通过机械挤压将粉状物料压制成颗粒的设备，广泛应用于化工、冶金、建材、农业等领域。其核心结构主要包括以下几个部分：

1. 进料系统

• 料斗：储存待造粒的粉状物料，通常配有搅拌装置以防物料结拱。
• 螺旋送料器（可选）：均匀输送物料至挤压区，确保供料稳定。
• 调节装置：控制进料量，以适应不同物料特性或产能需求。

2. 挤压系统（核心部件）

• 对辊（压辊）：
• 通常由两个平行、相对旋转的辊筒组成，材质为高强度合金钢（如耐磨不锈钢），表面可能带有凹槽或纹路以增强咬合。
• 辊筒间隙可调，直接影响颗粒密度和成型效果。
• 液压或弹簧加压装置：
• 提供挤压所需的压力（可达几十至几百吨），确保物料紧密压缩。
• 过载保护功能，防止硬物损坏辊面。

3. 传动系统

• 电机：提供动力，通常为变频电机以便调节转速。
• 减速机：降低转速、增加扭矩，确保辊筒匀速转动。
• 齿轮/链条传动：同步驱动两辊反向旋转，保持挤压同步性。

4. 破碎与整粒系统（可选）

• 破碎刀：将挤压后的片状或条状物料预破碎。
• 整粒机：通过旋转筛网或刀具将不规则颗粒修整为均匀颗粒。

5. 筛分系统（可选）

• 振动筛：分离合格颗粒与粉末，未成型的粉末返回进料系统重新造粒。

6. 润滑与冷却系统

• 润滑装置：对轴承、齿轮等运动部件定期润滑。
• 冷却系统：部分机型配备水冷或风冷，防止辊筒过热（尤其高温物料工况）。

7. 机架与控制系统

• 机架：支撑所有部件，需具备高刚性和稳定性。
• 电控柜：集成PLC或触摸屏，控制压力、转速、温度等参数，实现自动化操作。

辅助结构（根据机型可选）

• 除尘装置：减少粉尘污染。
• 加热系统：对辊或模具加热，改善某些物料的塑性（如高分子材料）。

工作流程简述

1. 粉料经料斗均匀进入挤压区；
2. 对辊高压挤压，物料在辊间成型为片状或条状；
3. 通过破碎、整粒后形成规则颗粒；
4. 筛分后输出成品，余料循环处理。

不同型号的对辊造粒机可能简化或增强某些模块（如无筛分的一体化设计），但核心挤压原理一致。实际选型需根据物料特性（湿度、粒度、粘性等）和产能要求匹配结构配置。
